TCH 15

New- 4 TH Generation design

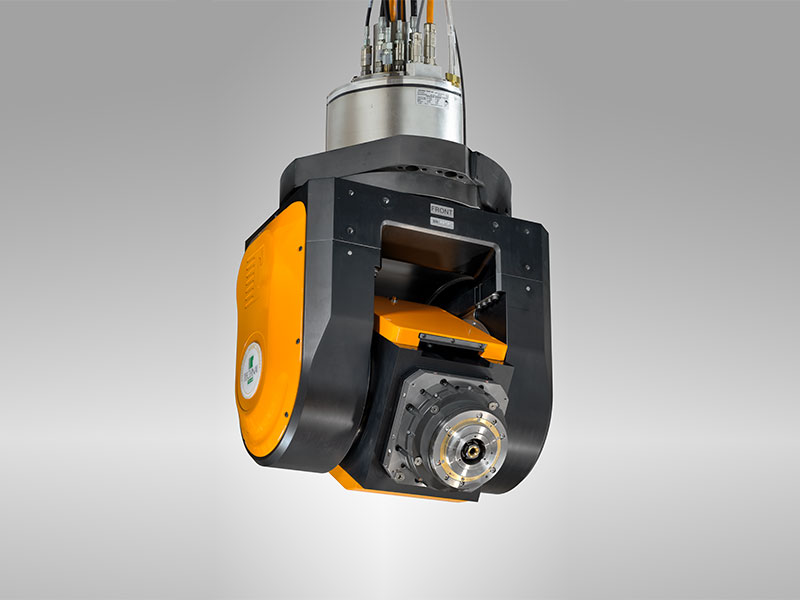

TCH 15 H è la Testa a due assi di taglia medio-piccola dai contenuti tecnici che esprimono lo stato dell’arte e l’esperienza di Technai nella progettazione di teste Direct Drive

La struttura è a forcella con doppio motore sull’asse A, perfettamente simmetrica, si adatta con poche varianti ad essere configurata sia per le lavorazioni stampi che le lavorazioni di componenti in alluminio e compositi di strutture aeronautiche

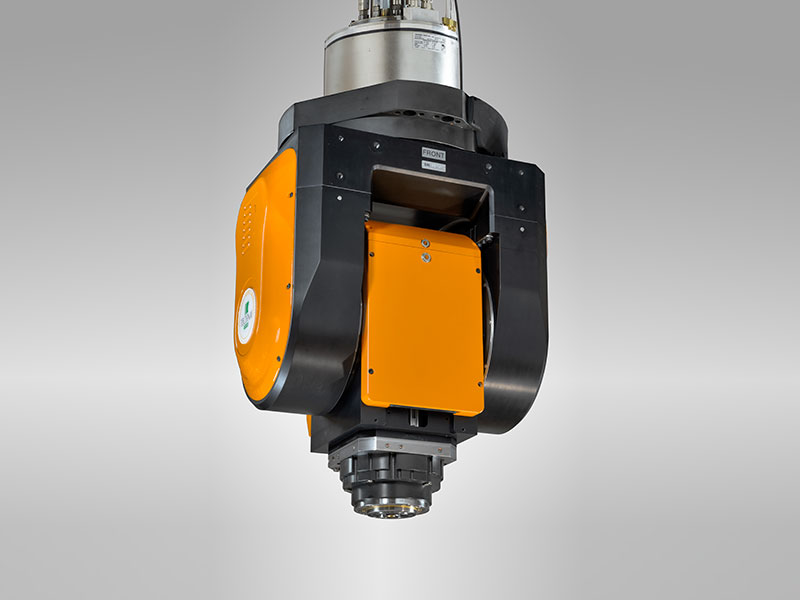

Per lavorazione di stampi nella configurazione con corpo mandrino prolungato ed elettromandrino di qualità selezionata
Per lavorazioni “aerospace” nella configurazione più compatta e con elettro-mandrino di alta potenza

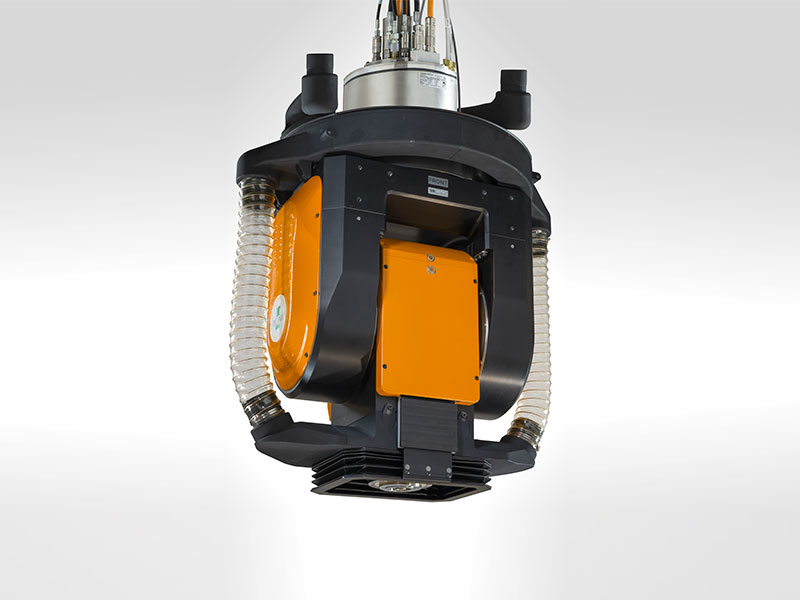

Per le lavorazioni di composito è disponibile un dispositivo di aspirazione e canotto telescopic.

La testa TCH 15 H accetta elettro-mandrini con corpo fino a D 190mm con range di Coppia fino a 100 Nm e attacco utensile HSK A 63 oppure HSK A100 Dispone di motori Direct Drive su entrambi gli assi che le consentono un’ottimale prestazione e fluidità con assi controllati (modalità full 5 axis) Dispone di potenti dispositivi di Bloccaggio degli assi, per consentirle robuste e stabili lavorazioni con assi orientati e bloccati (modalità a 5 assi 3+2) È equipaggiata con Encoder assoluti su entrambi gli assi (protocollo EnDat; DriveCliq, Fanuc;.)

La testa TCH 15 H è espressione dell’esperienza acquisita da Technai con i modelli TCH 19 e TCH 20.

DATI TECNICI TCH 15		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	564	480
Coppia massima	Nm	1152	873
Coppia di bloccaggio	Nm	4000	4000
Encoder Assi		absolute	absolute
Precisione sistema di misura	arcsec	±3”	±6”
Angolo di rotazione	deg	±115°	±360°
Peso	Kg	490
