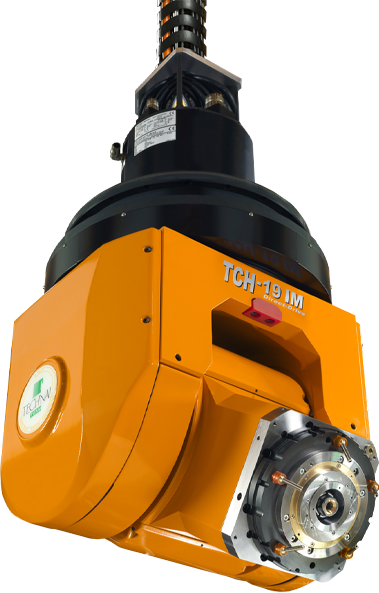

TCH 19

Testa a due assi con struttura a forcella, ottimizzata per la lavorazione di stampi su macchine utensili a 5 assi; integra moduli con motori Technai Direct Drive su entrambi gli assi ed è disponibile con elettromandrini fino a 24.000 rpm e fino a 100Nm, portautensili HSK-A63 o HSK-A100.

La testa TCH 19 è progettata per equipaggiare grandi macchine per la lavorazione di stampi, particolarmente indicata per stampi ad iniezione plastica in cui la struttura del corpo elettromandrino sottile e penetrante si adatta al meglio all'applicazione. Le caratteristiche richieste dai produttori di stampi sono la precisione di posizionamento dell'orientamento degli assi e il sistema di bloccaggio dell'asse stabile, senza distorsioni geometriche causate dal bloccaggio stesso. Questi sono i principali punti di forza:

Eccellente dinamica degli assi di alta qualità delle superfici finite lavorate.
Stabilità alla deriva termica per ottenere una precisione volumetrica ottimale e costante delle superfici lavorate.

DATI TECNICI TCH 19		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	565	440
Coppia massima	Nm	1150	780
Coppia di bloccaggio	Nm	4000	6000
Encoder Assi		Heidenhain RCn 2380 abs. EnDat	Incremental encoder AMO MHS
Precisione sistema di misura	arcsec	±3”	±3”
Angolo di rotazione	deg	±100°	±360°
Peso	Kg	430
