TCH 13 H

New- 4 TH Generation design

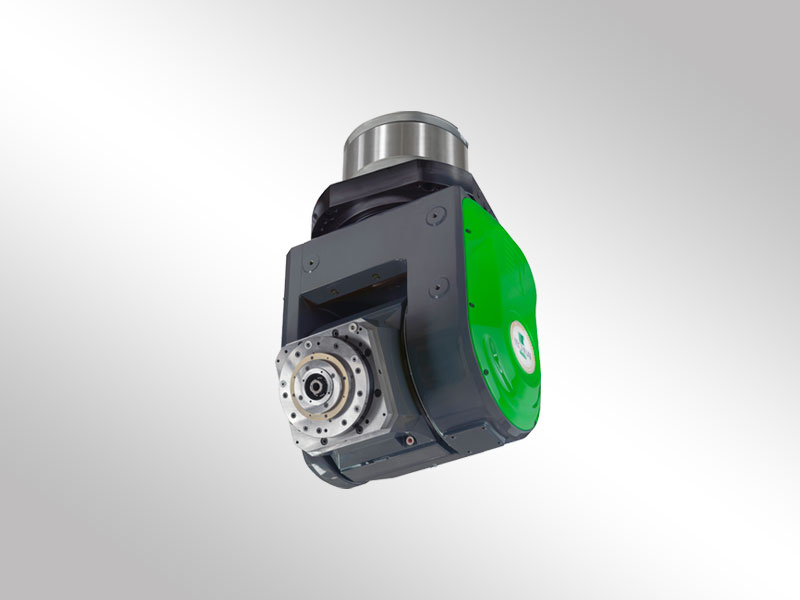

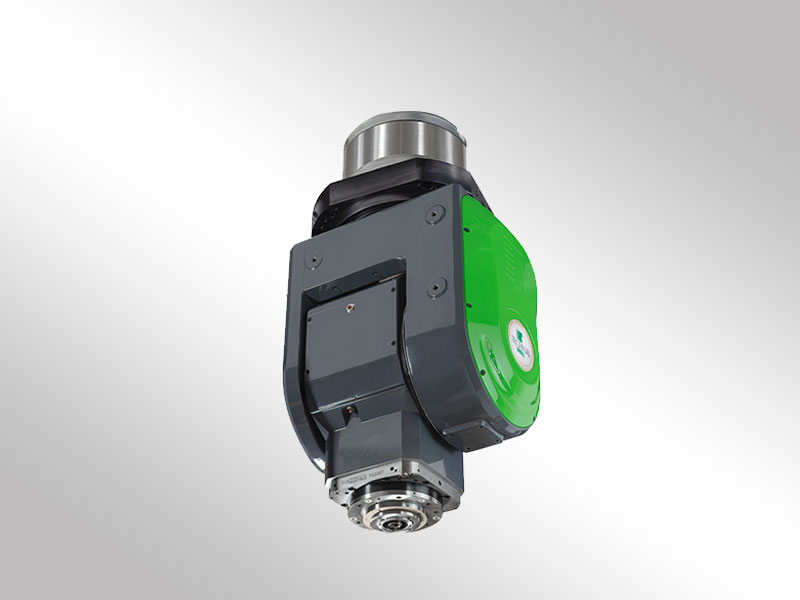

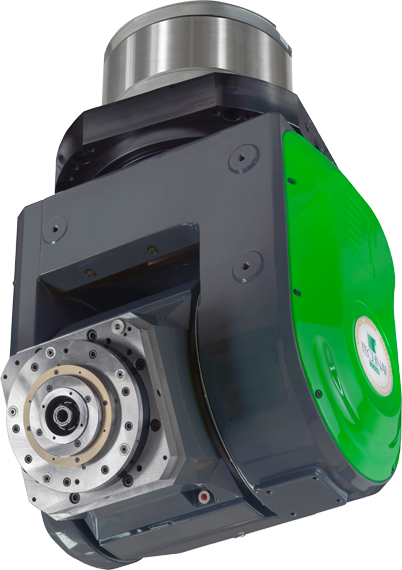

TCH 13 H è la più compatta Testa a due assi con una struttura a forcella proposta da Technai Di ottimale rapporto prezzo-prestazioni-precisione, accetta elettro-mandrini con corpo fino a D 180mm con range di Coppia 35-:-60 Nm

Progettata per eccellere nella finitura stampi, si caratterizza per una ottimale stabilità termica.
Esprime il meglio quando equipaggiata con Elettro-mandrini di alta qualità Dispone di motori Direct Drive su entrambi gli assi che le consentono un’ottimale fluidità ed un’eccellente precisione di esecuzione delle traiettorie di finitura con assi controllati (modalità full 5 axis).
Dispone di potenti e rigidi dispositivi di Bloccaggio degli assi, per consentirle robuste e stabili lavorazioni con assi orientati e bloccati (modalità a 5 assi 3+2) È equipaggiata con Encoder assoluti su entrambi gli assi (protocollo EnDat; DriveCliq, Fanuc;.)

DATI TECNICI TCH 13		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	282	321
Coppia massima	Nm	576	580
Coppia di bloccaggio	Nm	2000	4100
Encoder Assi		absolute	absolute
Precisione sistema di misura	arcsec	±4”	±7”
Angolo di rotazione	deg	±108°	±360°
Peso	Kg	420
