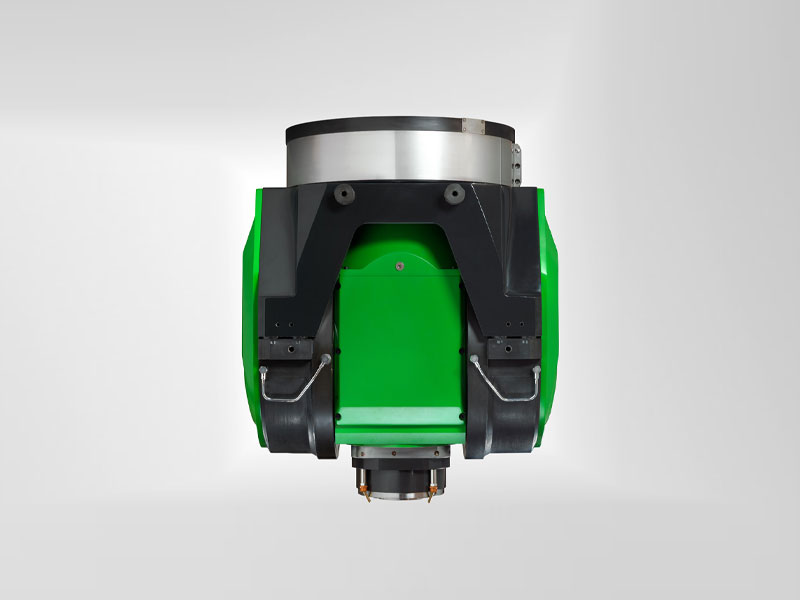

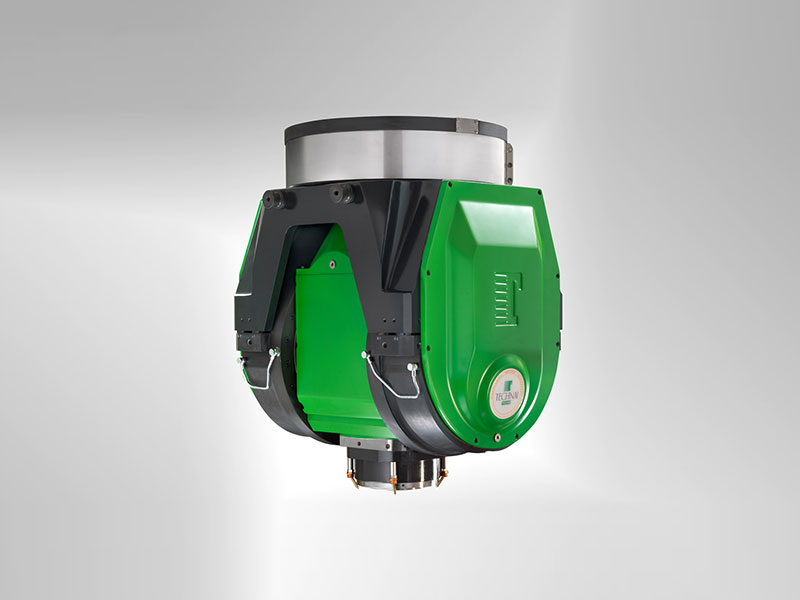

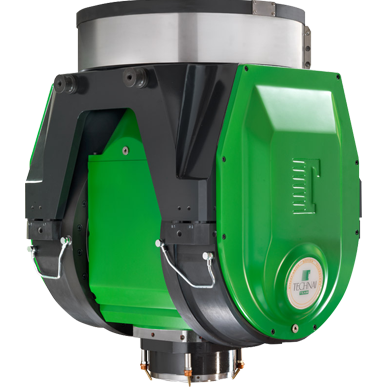

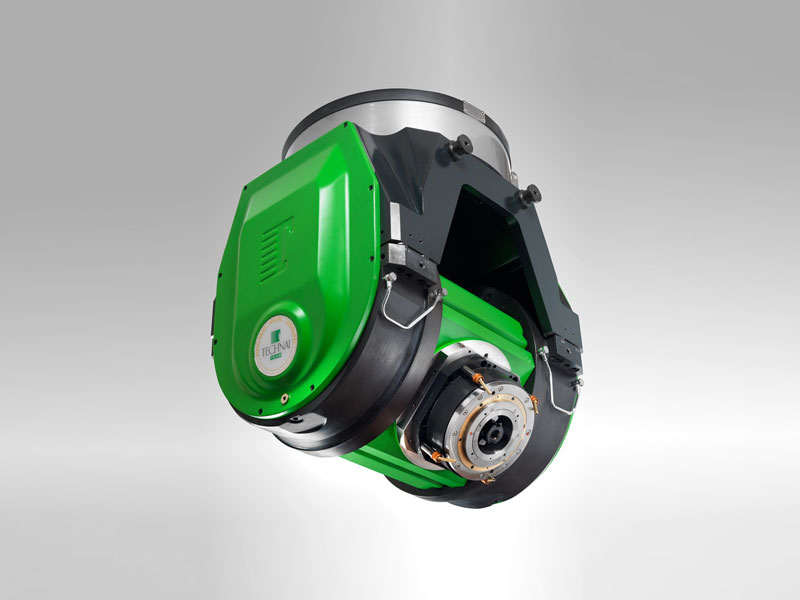

TCH 25 Pi Greco

New- 4 TH Generation design

TCH 25 è la Testa a due assi di taglia media di Technai che esalta il concetto di assemblaggio di moduli funzionali standard assemblati sulla struttura a forcella.

Il suo design modulare permette un’ampia flessibilità di composizione al fine di ottenere varianti costruttive per applicazioni specializzate, tra cui anche teste con singolo asse in cui i moduli si integrano nella struttura della macchina utensile. TCH 25 può ricevere elettro-mandrini con diametro corpo 240 mm; con Coppia tipica tra 150 -:- 250 Nm ; utensile HSK A100 e velocità fino a 15000 rpm I due assi con motori Direct Drive erogano una notevole coppia in grado di supportare le operazioni più gravose permesse dagli utensili abilitati alla lavorazione di traiettorie interpolanti in modalità full 5 axis. Dispone di potenti dispositivi di Bloccaggio degli assi, per consentirle robuste e stabili lavorazioni con assi orientati e bloccati (modalità a 5 assi 3+2) È equipaggiata con Encoder assoluti su entrambi gli assi (protocollo EnDat; DriveCliq, Fanuc;)

DATI TECNICI TCH 25 Pi Greco		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	830	800
Coppia massima	Nm	1450	1400
Coppia di bloccaggio	Nm	10500	5400
Encoder Assi		Heidenhain RCn 2380 abs. EnDat	AMO absolute encoder EnDat2.2
Precisione sistema di misura	arcsec	±3”	±5”
Angolo di rotazione	deg	±115°	±360°
Peso	Kg	725
