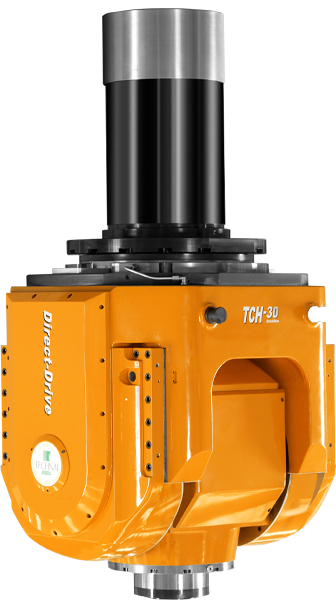

TESTE DI FRESATURA TCH-30

TCH 30

Testa a due assi con struttura a forcella ottimizzata per macchine pesanti a 5 assi, integra moduli dotati di Motore Direct Drive Technai su entrambi gli assi, ed è disponibile con elettromandrini fino a 15.000 rpm e fino a 300Nm, utensili HSK-A100.

La testa TCH 30 è progettata per equipaggiare macchine a 5 assi per processi ad alta produttività.
Rappresenta la scelta migliore per la lavorazione a 5 assi dove sono necessarie operazioni di sgrossatura e finitura.
I settori di applicazione della TCH30 industria e stampi, lavorazioni di grandi ingranaggi o turbine: dove è richiesta "dalla sgrossatura alla finitura".
La testa TCH 30 è caratterizzata da una rigidità molto elevata grazie alla sua struttura a forcella.
I moduli asse C e asse A sono dotati di dispositivi di bloccaggio idraulici opportunamente progettati per assorbire l'alta forza di fresatura generata dall'elettromandrino.

DATI TECNICI TCH 30 ASSE-A ASSE-C
Velocità massima rpm 50 50
Coppia continuativa Nm 1460 1370
Coppia massima Nm 2000 2665
Coppia di bloccaggio Nm 8000 8000
Encoder Assi Heidenhain RCn 2380 abs. EnDat Incremental encoder AMO MHS
Precisione sistema di misura arcsec ±3” ±3”
Angolo di rotazione deg ±100° ±360°
Peso Kg 1090
Design industrializzato

Ø Max Corpo Elettromandrino

270 mm
Design industrializzato

Max velocità elettromandrino

Fino 15000 rpm
testa 30
Elevate prestazioni

Coppia elettromandrino

Da 200 a 300 Nm
Efficienza energetica

Utensile

HSK -A100
Settore di Applicazione
Lavorazione di sgrossatura e finitura stampi; lavorazioni di meccanica generale; lavorazione “aerospace”
