Soluzione per la movimentazione degli assi lineari di una macchina utensile

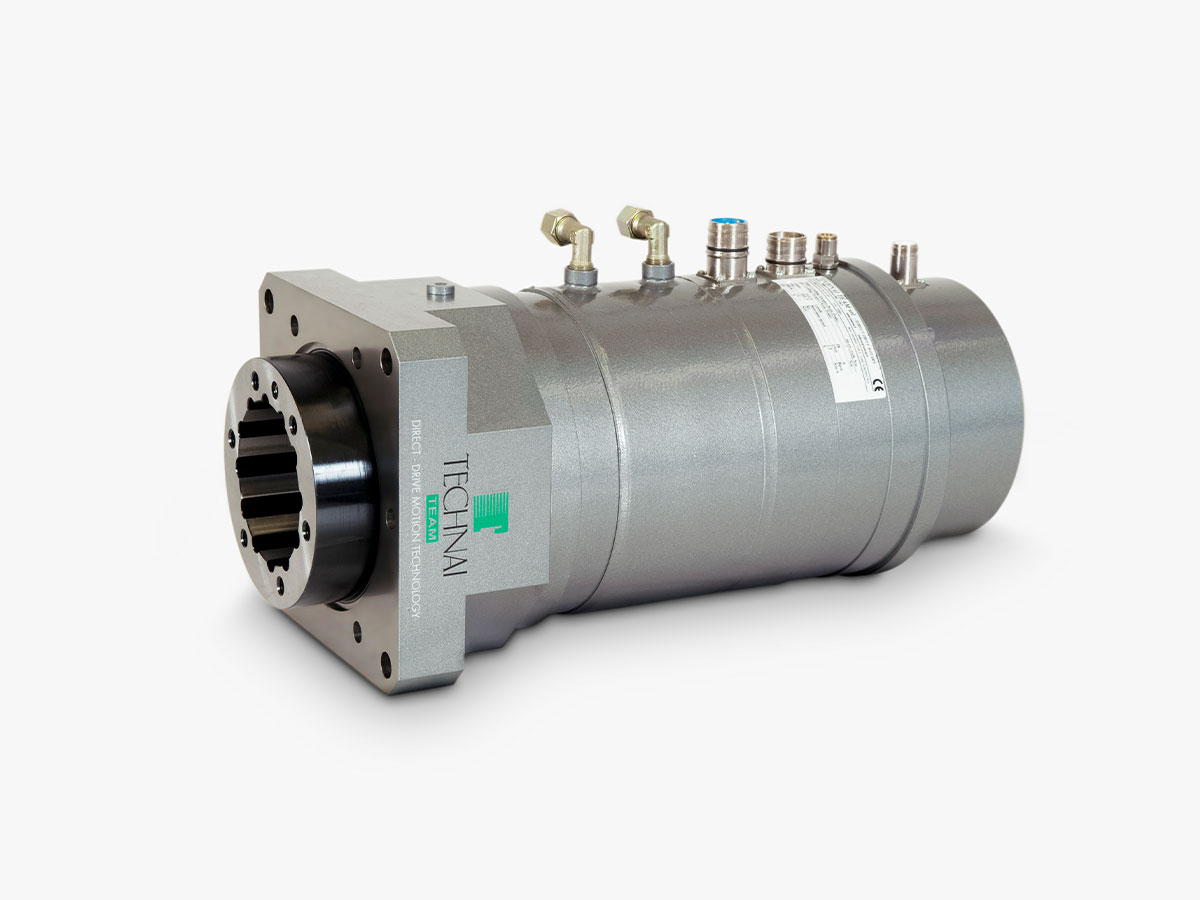

L’attuatore chiocciola rotante CHR-DN80 è stato studiato per la movimentazione degli assi lineari di una macchina utensile di media e grande dimensione. Nello specifico è una soluzione che permette di supportare la vite (non rotante) ad entrambe le estremità e di precaricarla. Questo conferisce vantaggi in termini di rigidezza della trasmissione.

Nell’ottica di ottenere una soluzione compatta e razionale l’attuatore è stato realizzato integrando la sede chiocciola con il rotore del motore direct-drive. Questo garantisce ridotti ingombri, semplicità di montaggio per il cliente ed elevata rigidezza.

L’attuatore si completa integrando i seguenti gruppi funzionale:

• Cuscinetto a doppia corona di sfere, contatto angolare 60°

• Rotostatore Technai con raffreddamento a liquido integrato

• Encoder induttivo ad alte prestazioni

• Distributore rotante per la lubrificazione da flangia della chiocciola a ricircolo di sfere.
